Топографическая съёмка — совокупность работ по созданию топографических карт или планов местности посредством измерений расстояний, высот, углов и т. п. с помощью различных инструментов (наземная съёмка), а также получение изображений земной поверхности с летательных аппаратов (аэрофотосъёмка, космическая съёмка).

Снимок полученный с помощью спутника



А это топографическая съемка выполнена с помощью наземных методов ( в данном случае - тахеометрическая с использованием электронного тахеометра)



Топографическая съемка делается под:

1. Строительство и проектирование объекта недвижимости (наземных, подземных коммуникации)

2. Проектирование ландшафтного дизайна

3. Составление топографических карт

4. Составление генеральных планов

5. Составление рабочих чертежей, и т.д.

Самым распространенным и наиболее востребованным является топографический план в масштабе 1:500 с высотой сечения рельефа 0,50 метра. Он используется как основа для составления генерального плана застройки, реконструкции и т.п. Система координат (1963 г., Местная). Система высот - Балтийская.

Топографические планы в масштабах 1:100-1:200 в основном используют для ландшафтного проектирования и дизайна относительно небольших объектов.

При отрисовке топографической съемки М 1:5000 – 1:500,  используют книгу условных знаков для масштаба 1:5000 – 1:500



                     Топографическая съемка М 1:200, под проектирование ландшафтного дизайна

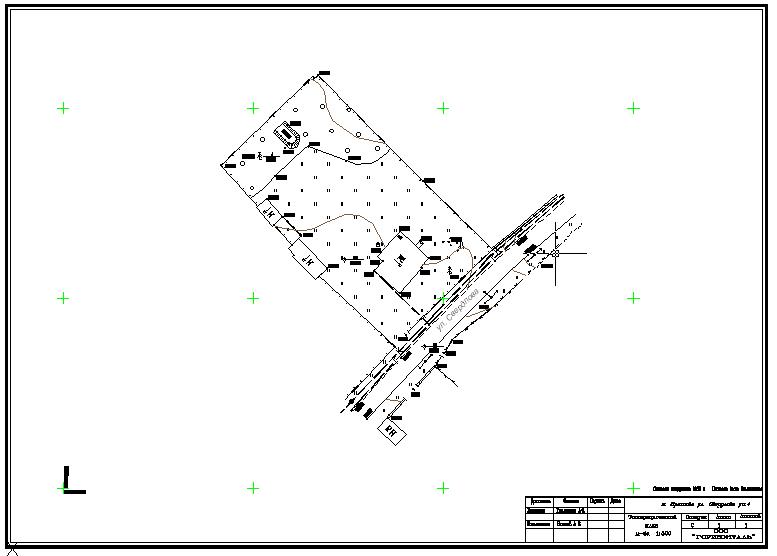

                   Топографическая съемка М 1:500, под проектирование газопровода

ТОПОГРАФИЧЕСКАЯ КАРТА ЕГОРЬЕВСКОГО Р-НА  050k--n37-019-1.gif

ТОПОГРАФИЧЕСКАЯ КАРТА ЕГОРЬЕВСКОГО Р-НА  050k--n37-019-3.gif

ТОПОГРАФИЧЕСКАЯ КАРТА ЕГОРЬЕВСКОГО Р-НА  050k--n37-019-4.gif

ТОПОГРАФИЧЕСКАЯ КАРТА ЕГОРЬЕВСКОГО Р-НА  100k--n37-019.gif





ИНСТРУКЦИЯ
ПО ТОПОГРАФИЧЕСКОЙ СЪЕМКЕ В МАСШТАБАХ
1:5000, 1:2000, 1:1000 и 1:500


ГКИНП-02-033-82


Скачать в Pdf


Обязательна для всех предприятий, организаций и учреждений, выполняющих топографо-геодезические и картографические работы, независимо от их ведомственной принадлежности.

В Инструкции изложены современные требования по выполнению полного комплекса работ крупномасштабных
топографических съемок.
Инструкция разработана Главным управлением геодезии и картографии при Совете Министров СССР.
Подготовлена к изданию Центральным картографо-геодезическим фондом (ЦКГФ) Главного управления геодезии и картографии при Совете Министров СССР.
При подготовке к изданию учтены замечания и предложения предприятий, организаций и учреждений ГУГК и других министерств и ведомств.
Инструкция предназначена для предприятий, организаций и учреждений, выполняющих
топографические съемки масштабов 1:5000, 1:2000, 1:1000 и 1:500, независимо от их ведомственной принадлежности.
Утверждена ГУГК 5 октября 1979 г. Вводится в действие с 1 января 1983 г. с поправками, утвержденными ГУГК 9 сентября 1982 г. (Приказ N 436 п).
С изданием настоящей Инструкции отменяется временная "Инструкция по топографической съемке в масштабах 1:5000, 1:2000, 1:1000 и 1:500", утвержденная ГУГК 31 марта 1972 г. (М., Недра, 1973).

1. Введение

1.1. Потребности народного хозяйства в материалах крупномасштабных
топографических съемок для обеспечения развития территориально-производственных комплексов, разведки и освоения месторождений полезных ископаемых, проектирования, строительства или реконструкции промышленных, сельскохозяйственных и энергетических объектов, проведения мелиорации, землеустройства, для городского и сельского хозяйства и других задач на современном этапе все более и более возрастают.
Обеспечение потребности народного хозяйства высококачественными материалами крупномасштабных
топографических съемок требует постоянного поддержания на современном уровне нормативно-технических актов, регламентирующих их выполнение.
1.2. Временная "Инструкция по
топографической съемке в масштабах 1:5000, 1:2000, 1:1000 и 1:500" (М., Недра, 1973) в значительной мере позволила упорядочить проведение крупномасштабных топографических съемок, повысить качество их выполнения. Однако в настоящее время она не в полной мере отвечает современным требованиям. За период после ее издания разработаны новые приборы, в топографических работах стали широко использоваться электронно-вычислительные машины.
1.3. Разработка новой редакции Инструкции имеет целью приведение технической базы выполнения крупномасштабных съемок к современным требованиям народного хозяйства.

2. Общая часть

2.1. Настоящая Инструкция разработана в соответствии с действующими "Основными положениями по созданию
топографических планов масштабов 1:5000, 1:2000, 1 :1000, 1:500" (М., ГУГК, 1970) <*>, дополнением к ним, помещенным во втором, исправленном и дополненном, издании (М., ГУГК, 1979), и "Основными положениями по выбору масштаба и высоты сечения рельефа топографических съемок населенных пунктов" (М., Недра, 1980) <*>.
------------------------------------
<*> В дальнейшем именуемые "Основные положения".

Инструкция детализирует технические требования Основных положений по выбору масштабов, высот сечения рельефа топографических планов; конкретизирует их назначение и содержание; содержит технические указания по технологии и методике выполнения съемок указанных масштабов.
2.2. Инструкция предусматривает применение действующих "Условных знаков для топографических планов масштабов 1:5000, 1:2000, 1:1000 и 1:500" <*> с учетом указаний ГУГК или его территориальных инспекций государственного геодезического надзора по особенностям их применения.
------------------------------------
<*> В дальнейшем именуемые "Условные знаки".

2.3. Результаты топографических съемок местности - топографические планы - могут быть представлены в графическом виде или в виде цифровой модели местности.
2.4. Построение цифровых моделей местности осуществляется с использованием ЭВМ. Исходная топографо-геодезическая информация о местности, необходимая для создания цифровых моделей, получается методами, указанными в п. 2.7, а также путем преобразования в цифровую форму картографического изображения.
2.5. На топографических планах, как правило, изображаются все объекты и контуры местности, элементы рельефа, предусмотренные действующими Условными знаками.
2.6. Для решения отдельных отраслевых задач могут создаваться специализированные топографические планы.
Технические требования к специализированным топографическим планам излагаются в ведомственных инструкциях, одобренных ГУГК.
Требования, не предусмотренные такими инструкциями или общеобязательными нормативно-техническими актами ГУГК, могут допускаться лишь в порядке исключения по согласованию с органами государственного геодезического надзора ГУГК.
При создании специализированных топографических планов допускается отображение на плане не всей ситуации местности, применение нестандартных сечений рельефа, снижение или, наоборот, повышение требований к точности изображения контуров или рельефа местности.
На специализированном топографическом плане в зарамочном оформлении обязательно указываются назначение плана, метод (например, "Топографический план нефтепровода, тахеометрический метод") и точность съемки.
2.7. Топографические планы масштабов 1:5000, 1:2000, 1:1000 и 1:500 создаются путем топографических съемок или картосоставлением (кроме масштаба 1:500) по материалам топографических съемок, как правило, более крупного масштаба.


Топографические съемки выполняются следующими методами:
- стереотопографическим;
- комбинированным аэрофототопографическим;
- мензульным;
- наземным фототопографическим (фототеодолитная съемка);
- тахеометрическим или теодолитным.
Основными методами съемки являются стереотопографический и комбинированный.
Наземная фототопографическая съемка применяется как самостоятельная в горных районах, так и в сочетании с аэрофототопографической - в горных районах и городах.
В отдельных случаях (отсутствие материалов аэрофотосъемки или наземной фотосъемки местности, экономическая нецелесообразность, небольшие участки и т.п.) применяются мензульная, тахеометрическая или теодолитная съемки.
2.8.1. Высота сечения рельефа на топографических планах устанавливается в соответствии с данными табл. 1.

Таблица 1

Характеристика рельефа и максимально преобладающие углы наклона

Масштаб съемки

3,513889

1,4305556

0,73611111

0,38888889

Высота сечения рельефа, м

Равнинный с углами наклона до 2°

-0,5

0,5

0,5

1

-1



Всхолмленный с углами наклона до 4°

(1.0)

0,5*

5

2

1



2,0*

Пересеченный с углами наклона до 6°

2

-1

0,5

-5

2

1,0*

Горный и предгорный с углами наклона более 6°

2,0*

2

1

5







Примечание. Высоты сечения рельефа, значения которых отмечены звездочкой, на топографических планах населенных пунктов не применяются. Возможные (неосновные) высоты сечения рельефа, значения которых приведены в скобках, на топографических планах населенных пунктов допускаются в ограниченных случаях, оговариваемых техническим проектом (программой).

2.8.2. В исключительных случаях топографические съемки могут выполняться с высотой сечения через 0,25 м. Это сечение рельефа допускается при съемках подготовленных и спланированных площадей с максимальными преобладающими углами менее 2 гр. Необходимость такого сечения должна быть обоснована в техническом проекте (программе).
2.8.3. Две высоты сечения рельефа разрешается применять на значительные по площади участки съемочного планшета, где преобладающие углы наклона местности различаются на два и более градуса.
2.8.4. Для изображения характерных деталей рельефа, не выражающихся горизонталями основного сечения, следует применять дополнительные горизонтали (полугоризонтали) и вспомогательные горизонтали. Полугоризонтали обязательно проводят на участках, где расстояния между основными горизонталями превышают 2,5 см на плане.
2.8.5. При создании (составлении) топографических планов с использованием материалов съемки более крупных масштабов высота сечения рельефа, если это необходимо и технически обосновано, может быть равна высоте сечения на исходном топографическом плане.
2.9. При большой контурной нагрузке, например при наличии густой сети подземных коммуникаций и поверхностных трубопроводов различного назначения, топографические планы могут составляться расчлененно, по элементам, на двух или трех совмещаемых между собой листах. Рекомендуется штифтовое их соединение.
2.10. Топографическая съемка выполняется на чертежной основе. Чертежные основы должны иметь малую деформацию и изготавливаться на прозрачных пластических материалах или на чертежной бумаге высокого качества (фотобумаге), наклеенной на жесткую основу.
2.11. За основу разграфки планов масштабов 1:5000 и 1:2000, создаваемых на участках площадью свыше 20 кв. км, как правило, принимается лист карты масштаба 1:100000, который делится на 256 частей для съемок масштаба 1:5000, а каждый лист масштаба 1:5000 - на девять частей для съемки масштаба 1:2000.
Номенклатура листа масштаба 1:5000 складывается из номенклатуры листа карты масштаба 1:100000 и взятого в скобки номера листа масштаба 1:5000, например М-38-112-(124) (Прил. 10).
Номенклатура листа масштаба 1:2000 складывается из номенклатуры листа плана масштаба 1:5000 и одной из первых девяти строчных букв русского алфавита (а, б, в, г, д, е, ж, з, и), например М-38-112-(124-а) (см. Прил. 10).
Размеры рамок для планов приведенной выше разграфки устанавливаются:

  По широте По долготе

  для масштаба 1:5000 1'15,0" 1'52,5"
  для масштаба 1:2000 25,0" 37,5".

Севернее параллели 60ё планы по долготе сдваиваются.
На планах показывается сетка прямоугольных координат, линии которой проводятся через 10 см.
2.12. Для топографических планов, создаваемых на города и населенные пункты и на участки площадью менее 20 кв. км, как правило, а для масштабов 1:1000 и 1:500 всегда применяется прямоугольная разграфка с размерами рамок для масштаба 1:5000 - 40 x 40 см, для масштабов 1:2000, 1:1000 и 1:500 - 50 x 50 см. В этом случае за основу разграфки принимается лист масштаба 1:5000, обозначаемый арабскими цифрами. Ему соответствуют 4 листа масштаба 1:2000, каждый из которых обозначается присоединением к номеру масштаба 1:5000 одной из первых четырех прописных букв русского алфавита (А, Б, В, Г), например 4-Б.
Листу масштаба 1:2000 соответствуют 4 листа масштаба 1:1000, обозначаемых римскими цифрами (I, II, III, IV), и 16 листов масштаба 1:500, обозначаемых арабскими цифрами (1, 2, 3, 4, 5, ..., 16).
Номенклатура листов масштабов 1:1000 и 1:500 складывается из номенклатуры листа масштаба 1:2000 и соответствующей римской цифры для листа масштаба 1:1000 или арабской цифры для листа масштаба 1:500, например 4-Б-IV или для 1:500 - 4-Б-16 (см. Прил. 10).
Прямоугольная разграфка при съемке населенных пунктов создается с учетом их перспективного развития. На территориях городов, где разграфка установлена, сохраняется принятая разграфка листов.
Для топографических планов, создаваемых для мелиоративного строительства на участках площадью более 20 кв. км со сложной конфигурацией, как правило, принимается прямоугольная разграфка.
Разграфка листов планов обязательно устанавливается в техническом проекте (программе) работ.
2.13.1. Средние погрешности (ошибки) <*> в положении на плане предметов и контуров местности с четкими очертаниями относительно ближайших точек съемочного обоснования не должны превышать 0,5 мм, а в горных и залесенных районах - 0,7 мм. На территориях с капитальной и многоэтажной застройкой предельные погрешности во взаимном положении на плане точек ближайших контуров (капитальных сооружений, зданий и т.п.) не должны превышать 0,4 мм.
------------------------------------
<*> В данной Инструкции, как и в других нормативных актах по топографической съемке, при оценке точности для удобства и простоты традиционно принята средняя погрешность. Это основано на практическом опыте контроля топографических работ.
Для перехода от средних погрешностей (ТЭТА) к средним квадратическим погрешностям (m) применяется коэффициент 1,4, т.е. m = 1,4 ТЭТА.

2.13.2. При создании топографических планов, как исключение, допускается меньшая графическая точность плана. В этих случаях, оговариваемых в технических проектах (программах), топографические планы допускается создавать с точностью планов смежного более мелкого масштаба. Например, планы масштаба 1:5000 могут быть созданы с точностью масштаба 1:10000, а планы масштаба 1:2000 - с точностью масштаба 1:5000 и т.д.
В таких случаях на планах за восточной рамкой в обязательном порядке указывается методика их создания (съемка на увеличенных фотопланах, фотомеханическое увеличение планов и т.п.) и точность съемки.
2.14. Средние погрешности съемки рельефа относительно ближайших точек геодезического обоснования не должны превышать по высоте:
1/4 принятой высоты сечения рельефа при углах наклона до 2гр.;
1/3 при углах наклона от 2 до 6 гр. для планов масштабов 1:5000, 1:2000 и до 10гр. для планов масштабов 1:1000 и 1:500;
1/3 при сечении рельефа через 0,5 м на планах масштабов 1:5000 и 1:2000.
На лесных участках местности эти допуски увеличиваются в 1,5 раза. В районах с углами наклона свыше 6 гр. для планов масштабов 1:5000 и 1:2000 и свыше 10 гр. для планов масштабов 1:1000 и 1:1500 число горизонталей должно соответствовать.
